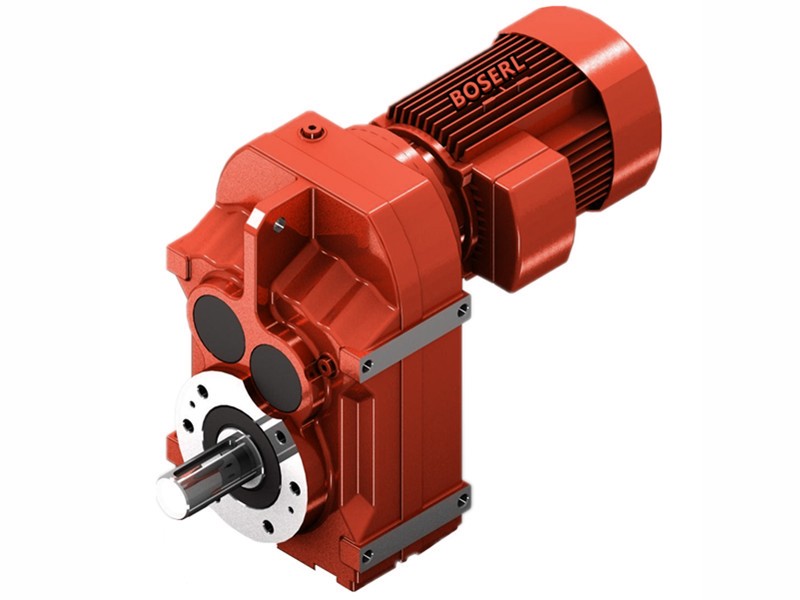

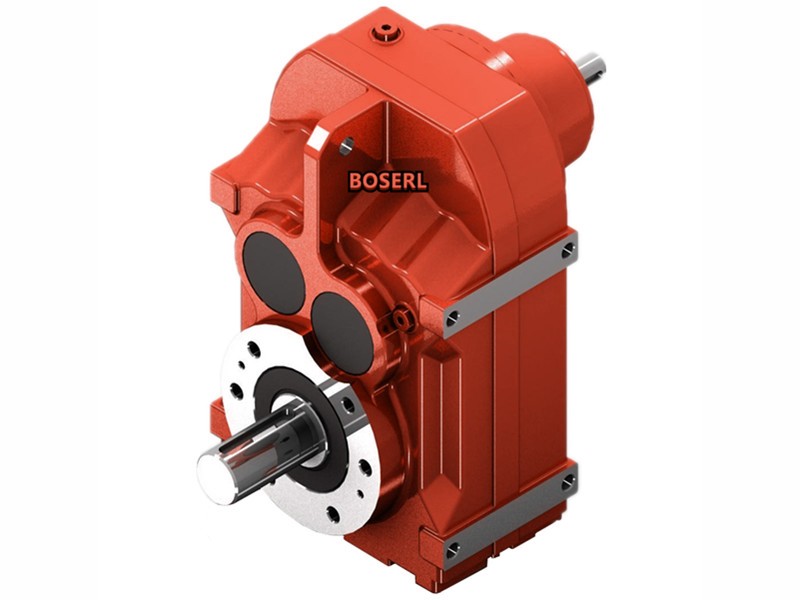

F109減速器銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的F109減速器選型樣本。

F109-Y2.2KW-4P-199.31-M6-90°

F：系列代號

109：減速機規格代號

Y：電機

2.2KW：電機功率

4P：電機級數

199.31：減速機傳動比

M6：減速機安裝位置

90°：接線盒位置

F109減速器上的圖標說明：下表列出安裝位置章節中所采用的圖標及其含義

F109減速器安裝所需工具以及材料：

F109減速器安裝時要注意油位檢查螺栓、放油螺栓以及透氣閥可以很方便靠近！同時還要檢查，注油量是否按照規定的安裝位置進行參見“潤滑油加油量”章節或者銘牌上的說明。F109減速器在出廠時加注了相應油量的潤滑油。由于安裝位置的原因，從油位螺栓觀察，油位可能出現微量偏差。這種情況屬于正常的制造公差。當安裝位置發生改變時，潤滑油加注油量和透氣閥的位置必須作相應的調整。同時要注意“潤滑油加注章節”以及“安裝位置章節”中的內容。要將F109減速器的安裝位置改變為M5或M6，或者M5、M6之間的安裝位置，請您咨詢BOSERL公司客戶服務部。若要將F109減速器改裝成M2或M3時，請與BOSERL公司客戶服務部聯系。為了防止電化學腐蝕，請您在F109減速器與驅動機械部件之間采用2-3mm厚塑料材料隔板進行隔離。采用的塑料材料的泄露電阻值必須＜109Ω。電化學腐蝕可能發生在不同的金屬物質之間，如鑄鐵與不銹鋼。請為固定螺釘同樣配置塑料材質的墊片！還要通過電機上的接地螺栓對F109減速器箱體進行連接接地。F系列減速機

輔助材料、扳手套件、扭矩扳手、鎖鍵盤、AQH電機聯軸器、帶對中軸肩的輸入軸裝置AD/ZR、套裝夾具、可能需要的調整元件（墊片、間隔環）、輸入/輸出元件的緊固裝置、 潤滑油（F109減速器出廠已經自帶潤滑油）、用于緊固螺栓的密封膠（針對帶對中軸肩的輸入軸裝置AD/ZR），所有的標準部件均不是供貨范圍。

F109減速器故障售后服務統籌：

F109減速器異常、無規律的運轉噪音：軸承損壞，檢查潤滑油參見“F109減速器說明書的檢查/維護”章節，更換軸承；齒輪有損失，請向客戶服務部咨詢；潤滑油中有異物，檢查潤滑油參見“F109減速器說明書的檢查/維護”章節；傳動裝置停車，請向客戶服務部咨詢；齒輪減速電機

F109減速器潤滑油泄露：F109減速器密封面密封性能不良，擰緊F109減速器蓋上的螺釘并觀察F109減速器。如果潤滑油繼續泄露，請向客戶服務部咨詢；密封圈損壞，請向客戶服務部咨詢；F109減速器透氣閥失效，給F109減速器透氣參見“F109減速器說明書的安裝位置”章節。

F109減速器潤滑油從透氣閥處滲出：潤滑油太多，調節油量參見“F109減速器說明書的檢查/維護”章節；F109減速器安裝位置錯誤，正確安裝透氣閥參見“F109減速器說明書的安裝位置”章節，調節油位參見“F109減速器說明書的檢查/維護”章節。

F109減速器電機或輸入軸轉動，而輸出軸不轉：F109減速器中的軸輪轂聯接斷裂，將F109減速器或減速電機送來我司修理。

在磨合期（48小時的運轉時間內）油封可能出現短期內的滲油或油脂的現象。對F109減速器和電機的不當操作可能造成損失。BOSERL驅動裝置的維修必須由合格的專業人員進行。只能由專業人員對驅動裝置與電機進行分離。如發生故障，請與BOSERL公司客戶服務部聯系。平行軸斜齒輪減速機

F109減速器型號：

YQF107-Y1.5KW，YQF107-Y100M4，YQF107-Y112M4，YQF107-Y11KW，YQF107-Y132M4，YQF107-Y15KW，YQF107-Y160M4，YQF107-Y18.5KW，YQF107-Y180M4，YQF107-Y2.2KW，YQF107-Y200M4，YQF107-Y225M4，YQF107-Y22KW，YQF107-Y30KW，YQF107-Y37KW，YQF107-Y3KW，YQF107-Y45KW，YQF107-Y4KW，YQF107-Y5.5KW，YQF107-Y7.5KW，YQF107-Y80M4，YQF107-Y90M4，YQF107-YB100M4，YQF107-YB112M4，YQF107-YB132M4，YQF107-YB160M4，YQF107-YB180M4，YQF107-YB200M4，YQF107-YB225M4，YQF107-YB80M4，YQF107-YB90M4，YQF107-YDP100M4，YQF107-YDP112M4，YQF107-YDP132M4，YQF107-YDP160M4，YQF107-YDP180M4，YQF107-YDP200M4，YQF107-YDP225M4，YQF107-YDP80M4，YQF107-YDP90M4，YQF107-YE100M4，YQF107-YE112M4，YQF107-YE132M4，YQF107-YE160M4，YQF107-YE180M4，YQF107-YE200M4，YQF107-YE225M4，YQF107-YE80M4，YQF107-YE90M4，YQF107-YEJ100M4，YQF107-YEJ112M4，YQF107-YEJ132M4，YQF107-YEJ160M4，YQF107-YEJ180M4，YQF107-YEJ200M4，YQF107-YEJ225M4，YQF107-YEJ80M4，YQF107-YEJ90M4，YQF107-YEJB100M4，YQF107-YEJB112M4，YQF107-YEJB132M4，YQF107-YEJB160M4，YQF107-YEJB180M4，YQF107-YEJB200M4，YQF107-YEJB225M4，YQF107-YEJB80M4，YQF107-YEJB90M4，YQF107-YP100M4，YQF107-YP112M4，YQF107-YP132M4，YQF107-YP160M4，YQF107-YP180M4，YQF107-YP200M4，YQF107-YP225M4，YQF107-YP80M4，YQF107-YP90M4，YQF107-YPB100M4，YQF107-YPB112M4，YQF107-YPB132M4，YQF107-YPB160M4，YQF107-YPB180M4，YQF107-YPB200M4，YQF107-YPB225M4，YQF107-YPB80M4，YQF107-YPB90M4，YQF107-YPE100M4，YQF107-YPE112M4，YQF107-YPE132M4，YQF107-YPE160M4，YQF107-YPE180M4，YQF107-YPE200M4，YQF107-YPE225M4，YQF107-YPE80M4，YQF107-YPE90M4，YQF107-YS100M4，YQF107-YS112M4，YQF107-YS132M4，YQF107-YS160M4，YQF107-YS180M4，YQF107-YS200M4，YQF107-YS225M4，YQF107-YS80M4，YQF107-YS90M4，YQF107-YVB100M4，YQF107-YVB112M4，YQF107-YVB132M4，YQF107-YVB160M4，YQF107-YVB180M4，YQF107-YVB200M4，YQF107-YVB225M4，YQF107-YVB80M4，YQF107-YVB90M4，YQF107-YVP100M4，YQF107-YVP112M4，YQF107-YVP132M4，YQF107-YVP160M4，YQF107-YVP180M4，YQF107-YVP200M4，YQF107-YVP225M4，YQF107-YVP80M4，YQF107-YVP90M4，YQF107-YVPEJ100M4，YQF107-YVPEJ112M4，YQF107-YVPEJ132M4，YQF107-YVPEJ160M4，YQF107-YVPEJ180M4，YQF107-YVPEJ200M4，YQF107-YVPEJ225M4，YQF107-YVPEJ80M4，YQF107-YVPEJ90M4，JCF107-Y1.5KW，JCF107-Y100M4，JCF107-Y112M4，JCF107-Y11KW，JCF107-Y132M4，JCF107-Y15KW，JCF107-Y160M4，JCF107-Y18.5KW，JCF107-Y180M4，JCF107-Y2.2KW，JCF107-Y200M4，JCF107-Y225M4，JCF107-Y22KW，JCF107-Y30KW，JCF107-Y37KW，JCF107-Y3KW，JCF107-Y45KW，JCF107-Y4KW，JCF107-Y5.5KW，JCF107-Y7.5KW，JCF107-Y80M4，JCF107-Y90M4，JCF107-YB100M4，JCF107-YB112M4，JCF107-YB132M4，JCF107-YB160M4，JCF107-YB180M4，JCF107-YB200M4，JCF107-YB225M4，JCF107-YB80M4，JCF107-YB90M4，JCF107-YDP100M4，JCF107-YDP112M4，JCF107-YDP132M4，JCF107-YDP160M4，JCF107-YDP180M4，JCF107-YDP200M4，JCF107-YDP225M4，JCF107-YDP80M4，JCF107-YDP90M4，JCF107-YE100M4，JCF107-YE112M4，JCF107-YE132M4，JCF107-YE160M4，JCF107-YE180M4，JCF107-YE200M4，JCF107-YE225M4，JCF107-YE80M4，JCF107-YE90M4，JCF107-YEJ100M4，JCF107-YEJ112M4，JCF107-YEJ132M4，JCF107-YEJ160M4，JCF107-YEJ180M4，JCF107-YEJ200M4，JCF107-YEJ225M4，JCF107-YEJ80M4，JCF107-YEJ90M4，JCF107-YEJB100M4，JCF107-YEJB112M4，JCF107-YEJB132M4，JCF107-YEJB160M4，JCF107-YEJB180M4，JCF107-YEJB200M4，JCF107-YEJB225M4，JCF107-YEJB80M4，JCF107-YEJB90M4，JCF107-YP100M4，JCF107-YP112M4，JCF107-YP132M4，JCF107-YP160M4，JCF107-YP180M4，JCF107-YP200M4，JCF107-YP225M4，JCF107-YP80M4，JCF107-YP90M4，JCF107-YPB100M4，JCF107-YPB112M4，JCF107-YPB132M4，JCF107-YPB160M4，JCF107-YPB180M4，JCF107-YPB200M4，JCF107-YPB225M4，JCF107-YPB80M4，JCF107-YPB90M4，JCF107-YPE100M4，JCF107-YPE112M4，JCF107-YPE132M4，JCF107-YPE160M4，JCF107-YPE180M4，JCF107-YPE200M4，JCF107-YPE225M4，JCF107-YPE80M4，JCF107-YPE90M4，JCF107-YS100M4，JCF107-YS112M4，JCF107-YS132M4，JCF107-YS160M4，JCF107-YS180M4，JCF107-YS200M4，JCF107-YS225M4，JCF107-YS80M4，JCF107-YS90M4，JCF107-YVB100M4，JCF107-YVB112M4，JCF107-YVB132M4，JCF107-YVB160M4，JCF107-YVB180M4，JCF107-YVB200M4，JCF107-YVB225M4，JCF107-YVB80M4，JCF107-YVB90M4，JCF107-YVP100M4，JCF107-YVP112M4，JCF107-YVP132M4，JCF107-YVP160M4，JCF107-YVP180M4，JCF107-YVP200M4，JCF107-YVP225M4，JCF107-YVP80M4，JCF107-YVP90M4，JCF107-YVPEJ100M4，JCF107-YVPEJ112M4，JCF107-YVPEJ132M4，JCF107-YVPEJ160M4，JCF107-YVPEJ180M4，JCF107-YVPEJ200M4，JCF107-YVPEJ225M4，JCF107-YVPEJ80M4，JCF107-YVPEJ90M4，FW107-Y1.5KW，FW107-Y100M4，FW107-Y112M4，FW107-Y11KW，FW107-Y132M4，FW107-Y15KW，FW107-Y160M4，FW107-Y18.5KW，FW107-Y180M4，FW107-Y2.2KW，FW107-Y200M4，FW107-Y225M4，FW107-Y22KW，FW107-Y30KW，FW107-Y37KW，FW107-Y3KW，FW107-Y45KW，FW107-Y4KW，FW107-Y5.5KW，FW107-Y7.5KW，FW107-Y80M4，FW107-Y90M4，FW107-YB100M4，FW107-YB112M4，FW107-YB132M4，FW107-YB160M4，FW107-YB180M4，FW107-YB200M4，FW107-YB225M4，FW107-YB80M4，FW107-YB90M4，FW107-YDP100M4，FW107-YDP112M4，FW107-YDP132M4，FW107-YDP160M4，FW107-YDP180M4，FW107-YDP200M4，FW107-YDP225M4，FW107-YDP80M4，FW107-YDP90M4，FW107-YE100M4，FW107-YE112M4，FW107-YE132M4，FW107-YE160M4，FW107-YE180M4，FW107-YE200M4，FW107-YE225M4，FW107-YE80M4，FW107-YE90M4，FW107-YEJ100M4，FW107-YEJ112M4，FW107-YEJ132M4，FW107-YEJ160M4，FW107-YEJ180M4，FW107-YEJ200M4，FW107-YEJ225M4，FW107-YEJ80M4，FW107-YEJ90M4，FW107-YEJB100M4，FW107-YEJB112M4，FW107-YEJB132M4，FW107-YEJB160M4，FW107-YEJB180M4，FW107-YEJB200M4，FW107-YEJB225M4，FW107-YEJB80M4，FW107-YEJB90M4，FW107-YP100M4，FW107-YP112M4，FW107-YP132M4，FW107-YP160M4，FW107-YP180M4，FW107-YP200M4，FW107-YP225M4，FW107-YP80M4，FW107-YP90M4，FW107-YPB100M4，FW107-YPB112M4，FW107-YPB132M4，FW107-YPB160M4，FW107-YPB180M4，FW107-YPB200M4，FW107-YPB225M4，FW107-YPB80M4，FW107-YPB90M4，FW107-YPE100M4，FW107-YPE112M4，FW107-YPE132M4，FW107-YPE160M4，FW107-YPE180M4，FW107-YPE200M4，FW107-YPE225M4，FW107-YPE80M4，FW107-YPE90M4，FW107-YS100M4，FW107-YS112M4，FW107-YS132M4，FW107-YS160M4，FW107-YS180M4，FW107-YS200M4，FW107-YS225M4，FW107-YS80M4，FW107-YS90M4，FW107-YVB100M4，FW107-YVB112M4，FW107-YVB132M4，FW107-YVB160M4，FW107-YVB180M4，FW107-YVB200M4，FW107-YVB225M4，FW107-YVB80M4，FW107-YVB90M4，FW107-YVP100M4，FW107-YVP112M4，FW107-YVP132M4，FW107-YVP160M4，FW107-YVP180M4，FW107-YVP200M4，FW107-YVP225M4，FW107-YVP80M4，FW107-YVP90M4，FW107-YVPEJ100M4，FW107-YVPEJ112M4，FW107-YVPEJ132M4，FW107-YVPEJ160M4，FW107-YVPEJ180M4，FW107-YVPEJ200M4，FW107-YVPEJ225M4，FW107-YVPEJ80M4，FW107-YVPEJ90M4，XDF107-Y1.5KW，XDF107-Y100M4，XDF107-Y112M4，XDF107-Y11KW，XDF107-Y132M4，XDF107-Y15KW，XDF107-Y160M4，XDF107-Y18.5KW，XDF107-Y180M4，XDF107-Y2.2KW，XDF107-Y200M4，XDF107-Y225M4，XDF107-Y22KW，XDF107-Y30KW，XDF107-Y37KW，XDF107-Y3KW，XDF107-Y45KW，XDF107-Y4KW，XDF107-Y5.5KW，XDF107-Y7.5KW，XDF107-Y80M4，XDF107-Y90M4，XDF107-YB100M4，XDF107-YB112M4，XDF107-YB132M4，XDF107-YB160M4，XDF107-YB180M4，XDF107-YB200M4，XDF107-YB225M4，XDF107-YB80M4，XDF107-YB90M4，XDF107-YDP100M4，XDF107-YDP112M4，XDF107-YDP132M4，XDF107-YDP160M4，XDF107-YDP180M4，XDF107-YDP200M4，XDF107-YDP225M4，XDF107-YDP80M4，XDF107-YDP90M4，XDF107-YE100M4，XDF107-YE112M4，XDF107-YE132M4，XDF107-YE160M4，XDF107-YE180M4，XDF107-YE200M4，XDF107-YE225M4，XDF107-YE80M4，XDF107-YE90M4，XDF107-YEJ100M4，XDF107-YEJ112M4，XDF107-YEJ132M4，XDF107-YEJ160M4，XDF107-YEJ180M4，XDF107-YEJ200M4，XDF107-YEJ225M4，XDF107-YEJ80M4，XDF107-YEJ90M4，XDF107-YEJB100M4，XDF107-YEJB112M4，XDF107-YEJB132M4，XDF107-YEJB160M4，XDF107-YEJB180M4，XDF107-YEJB200M4，XDF107-YEJB225M4，XDF107-YEJB80M4，XDF107-YEJB90M4，XDF107-YP100M4，XDF107-YP112M4，XDF107-YP132M4，XDF107-YP160M4，XDF107-YP180M4，XDF107-YP200M4，XDF107-YP225M4，XDF107-YP80M4，XDF107-YP90M4，XDF107-YPB100M4，XDF107-YPB112M4，XDF107-YPB132M4，XDF107-YPB160M4，XDF107-YPB180M4，XDF107-YPB200M4，XDF107-YPB225M4，XDF107-YPB80M4，XDF107-YPB90M4，XDF107-YPE100M4，XDF107-YPE112M4，XDF107-YPE132M4，XDF107-YPE160M4，XDF107-YPE180M4，XDF107-YPE200M4，XDF107-YPE225M4，XDF107-YPE80M4，XDF107-YPE90M4，XDF107-YS100M4，XDF107-YS112M4，XDF107-YS132M4，XDF107-YS160M4，XDF107-YS180M4，XDF107-YS200M4，XDF107-YS225M4，XDF107-YS80M4，XDF107-YS90M4，XDF107-YVB100M4，XDF107-YVB112M4，XDF107-YVB132M4，XDF107-YVB160M4，XDF107-YVB180M4，XDF107-YVB200M4，XDF107-YVB225M4，XDF107-YVB80M4，XDF107-YVB90M4，XDF107-YVP100M4，XDF107-YVP112M4，XDF107-YVP132M4，XDF107-YVP160M4，XDF107-YVP180M4，XDF107-YVP200M4，XDF107-YVP225M4，XDF107-YVP80M4，XDF107-YVP90M4，XDF107-YVPEJ100M4，XDF107-YVPEJ112M4，XDF107-YVPEJ132M4，XDF107-YVPEJ160M4，XDF107-YVPEJ180M4，XDF107-YVPEJ200M4，XDF107-YVPEJ225M4，XDF107-YVPEJ80M4，XDF107-YVPEJ90M4，F109-Y1.5KW，F109-Y100M4，F109-Y112M4，F109-Y11KW，F109-Y132M4，F109-Y15KW，F109-Y160M4，F109-Y18.5KW，F109-Y180M4，F109-Y2.2KW，F109-Y200M4，F109-Y225M4，F109-Y22KW，F109-Y30KW，F109-Y37KW，F109-Y3KW，F109-Y45KW，F109-Y4KW，F109-Y5.5KW，F109-Y7.5KW，F109-Y80M4，F109-Y90M4，F109-YB100M4，F109-YB112M4，F109-YB132M4，F109-YB160M4，F109-YB180M4，F109-YB200M4，F109-YB225M4，F109-YB80M4，F109-YB90M4，F109-YDP100M4，F109-YDP112M4，F109-YDP132M4，F109-YDP160M4，F109-YDP180M4，F109-YDP200M4，F109-YDP225M4，F109-YDP80M4，F109-YDP90M4，F109-YE100M4，F109-YE112M4，F109-YE132M4，F109-YE160M4，F109-YE180M4，F109-YE200M4，F109-YE225M4，F109-YE80M4，F109-YE90M4，F109-YEJ100M4，F109-YEJ112M4，F109-YEJ132M4，F109-YEJ160M4，F109-YEJ180M4，F109-YEJ200M4，F109-YEJ225M4，F109-YEJ80M4，F109-YEJ90M4，F109-YEJB100M4，F109-YEJB112M4，F109-YEJB132M4，F109-YEJB160M4，F109-YEJB180M4，F109-YEJB200M4，F109-YEJB225M4，F109-YEJB80M4，F109-YEJB90M4，F109-YP100M4，F109-YP112M4，F109-YP132M4，F109-YP160M4，F109-YP180M4，F109-YP200M4，F109-YP225M4，F109-YP80M4，F109-YP90M4，F109-YPB100M4，F109-YPB112M4，F109-YPB132M4，F109-YPB160M4，F109-YPB180M4，F109-YPB200M4，F109-YPB225M4，F109-YPB80M4，F109-YPB90M4，F109-YPE100M4，F109-YPE112M4，F109-YPE132M4，F109-YPE160M4，F109-YPE180M4，F109-YPE200M4，F109-YPE225M4，F109-YPE80M4，F109-YPE90M4，F109-YS100M4，F109-YS112M4，F109-YS132M4，F109-YS160M4，F109-YS180M4，F109-YS200M4，F109-YS225M4，F109-YS80M4，F109-YS90M4，F109-YVB100M4，F109-YVB112M4，F109-YVB132M4，F109-YVB160M4，F109-YVB180M4，F109-YVB200M4，F109-YVB225M4，F109-YVB80M4，F109-YVB90M4，F109-YVP100M4，F109-YVP112M4，F109-YVP132M4，F109-YVP160M4，F109-YVP180M4，F109-YVP200M4，F109-YVP225M4，F109-YVP80M4，F109-YVP90M4，F109-YVPEJ100M4，F109-YVPEJ112M4，F109-YVPEJ132M4，F109-YVPEJ160M4，F109-YVPEJ180M4，F109-YVPEJ200M4，F109-YVPEJ225M4，F109-YVPEJ80M4，F109-YVPEJ90M4，F107SF80、F107SF90、F107SF100、F107SF112、F107SF115、F107SF140、F107SF160、F107SF190。
